Cài đặt
1. Vị trí lắp đặt¶
Các vị trí lắp đặt ưu tiên được thể hiện trong hình dưới đây.
2. Sơ đồ kết nối¶

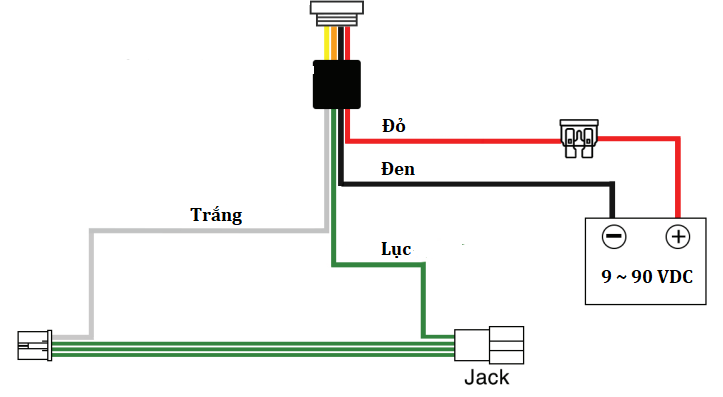

- Sơ đồ kết nối khi sử dụng dây nguồn tiêu chuẩn

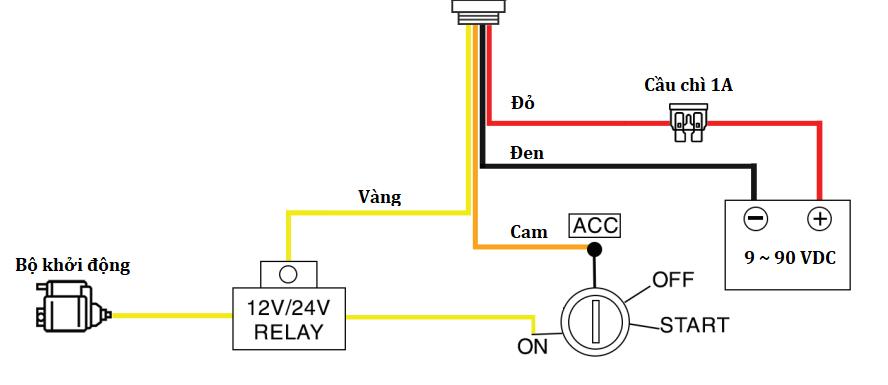

- Sơ đồ kết nối khi sử dụng dây nguồn tích hợp Relay
Note
Mỗi loại xe khác nhau sẽ có đầu Jack kết nối riêng, do đó màu dây và phương pháp kết nối cũng sẽ khác nhau, cần xử lý tùy theo thực tế
3. Kiểm tra và hoàn tất lắp đặt¶
Sau khi đã kết nối xong cần theo dõi đèn LED để xác định trạng thái hoạt động của thiết bị
| LED GNSS (xanh dương) | Trạng thái chỉ thị |
|---|---|
| Không sáng | Module GNSS gặp sự cố |
| Sáng ổn định không chớp | Đang dò sóng |
| Chớp sáng nhanh | Đang dò sóng |
| Chớp sáng chậm | Tín hiệu tốt, có thể cập nhật vị trí thời gian thực |
| LED LTE (đỏ) | Trạng thái chỉ thị |
|---|---|
| Không sáng | Không có / không nhận SIM, sự cố bất thường |
| Sáng ổn định không chớp | Đang thực hiện kết nối với máy chủ dữ liệu |
| Chớp sáng nhanh | Kết nối với máy chủ không thành công |
| Chớp sáng chậm | Đã kết nối thành công với máy chủ dữ liệu |
Cuối cùng đảm bảo thiết bị hoạt động tốt và bắt đầu đậy nắp che thẻ SIM, quấn băng cách điện cho các mối nối hở và cố định chắc chắn lại thiết bị.
